PC95软磁铁氧体磁芯的材质特性参数和曲线图



R3K3D(PC95)材料特性参数:



单位

Unit

测试条件

Measuring Conditions

R3K3D(PC95)

初始磁导率μi

Initial permeability



1kHz

B<0.25mT

23±2

3300

±25%

振幅磁导率μa

Amplitude Permeablility

mT





5000

功耗Pv

Power loss



mW/cm3

100kHz

200mT

25

380

100

320

120

380

饱和磁感应强度Bs

Saturation magenetic flux density



mT

50Hz

1194A/m

25

530

100

410

剩磁Br

Retentivity



mT

50Hz

1194A/m

25

 95

100

 55

矫顽力Hc

Coercivity

A/m

50Hz

1194A/m

25

10

100

 10

居里温度Tc

Curie temperature





215

电阻率ρ

Resistivity

Ω.m





6.5

密度d

Apparent dns ity

kg/cm3





4.8×103

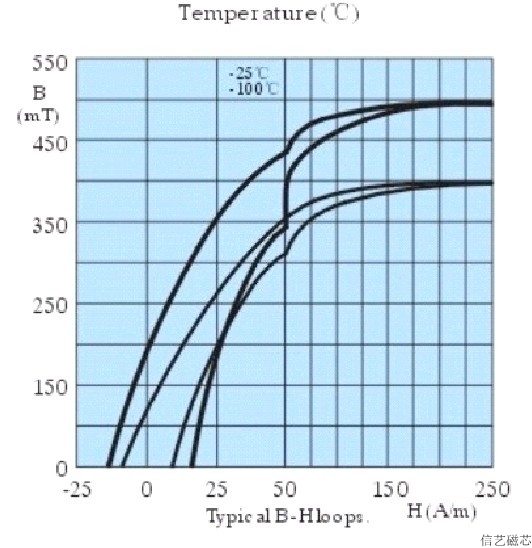

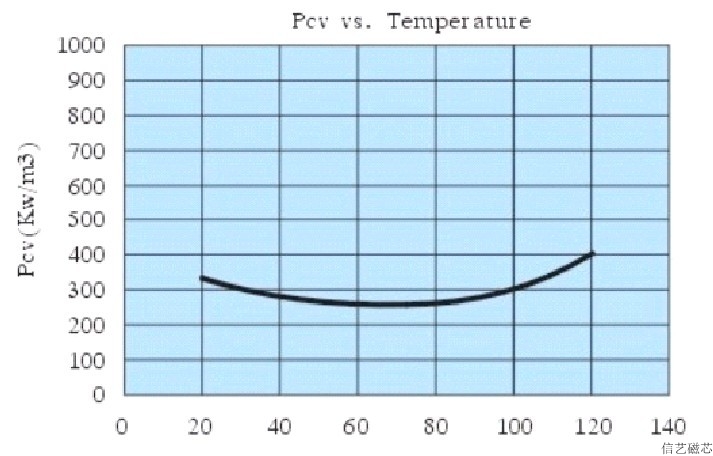

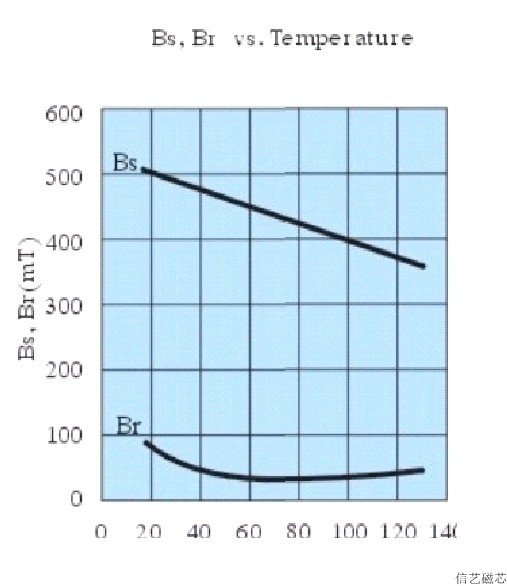

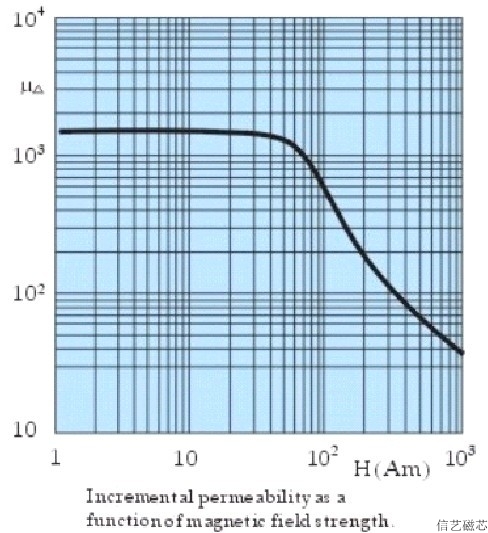

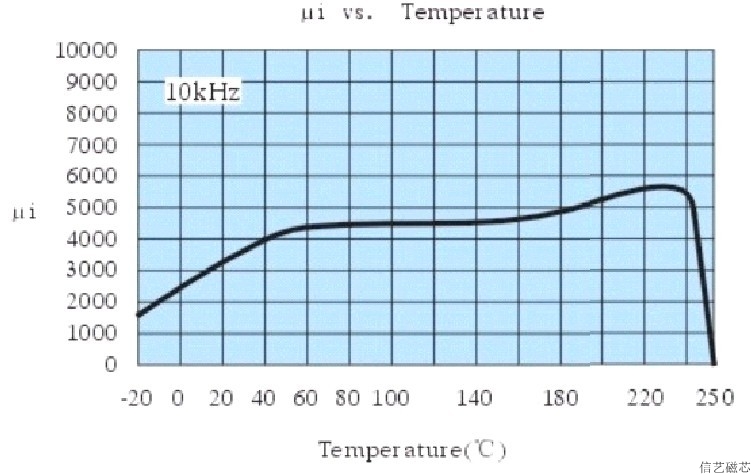

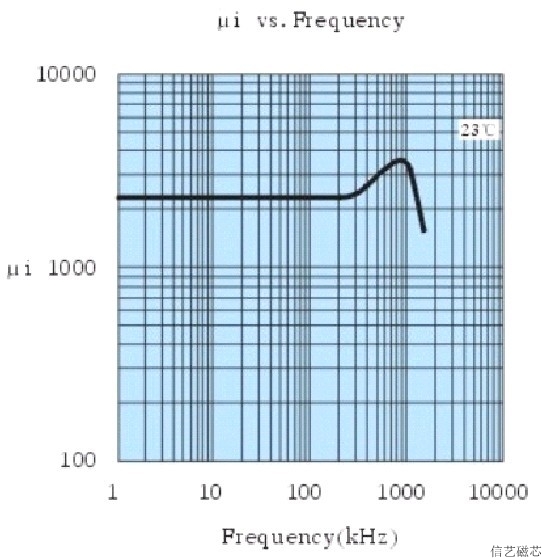

R3K3D(PC95)磁芯特性曲线图:
