PC44软磁铁氧体磁芯的材质特性参数和曲线图



R2K4D(PC44)材料特性参数:



单位

Unit

测试条件

Measuring Conditions

R2K4D(PC44)

初始磁导率μi

Initial permeability



1kHz

B<0.25mT

23±2

2400

±25%

振幅磁导率μa

Amplitude Permeablility

mT





3000

功耗Pv

Power loss



mW/m3

100kHz

200mT

25

600

100

320

饱和磁通密度Bs

Saturation magenetic flux density



mT

50Hz

1194A/m

25

510

100

400

剩磁Br

Retentivity



mT

50Hz

1194A/m

25

 110

100

 60

矫顽力Hc

Coercivity

A/m

50Hz

1194A/m

25

13

100

6.5

居里温度Tc

Curie temperature





215

电阻率ρ

Resistivity

Ω.m





6.5

密度d

Apparent dns ity

kg/cm3





4.8×103

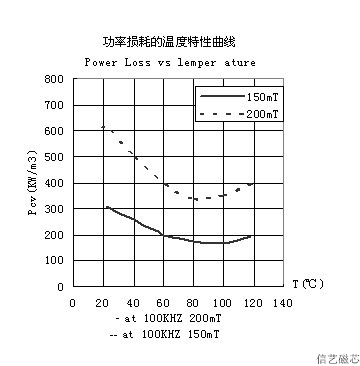

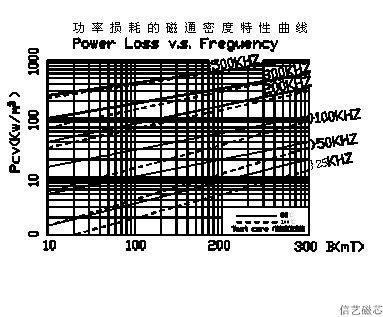

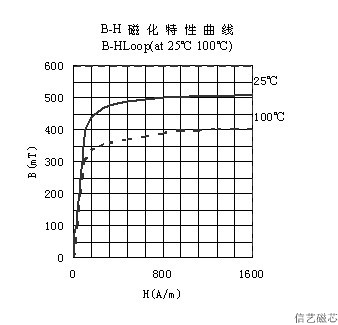

R2K4D(PC44)磁芯特性曲线图:

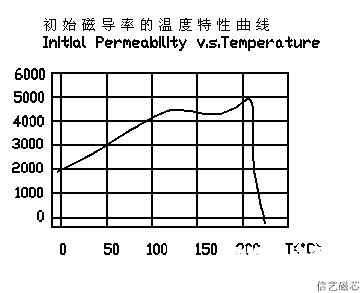

                                       初始磁导率的温度特征曲线
