XP40 软磁铁氧体磁芯的材质特性和曲线图
XP40材料特性:
材料名称
--------
XP40
初始磁导率
μi
2300±25%
振幅磁导率
μa
---------
≥3000
饱和磁通密度(1194A/m)25℃
Bs
mT
510
剩磁
Br
100
矫顽力
Hc
A/m
14
居里温度
Tc
℃
>215
密度
δ
kg/m3
4.8×103
电阻率
ρ
Ω.m
6.5

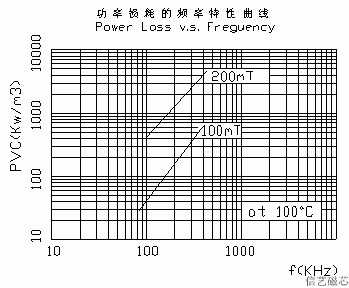

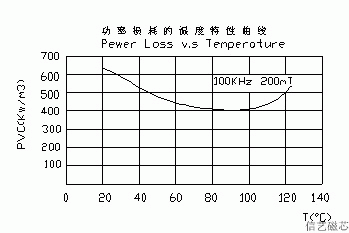

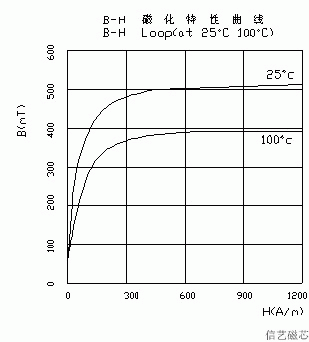

XP40磁芯特性曲线图:
